Вступление

Несмотря на возникающие ограничения и сложности, компьютерная индустрия продолжает плановое развитие всех отраслей, начиная с процессорных технологий и заканчивая обновлением модельного ряда корпусов. Производители ведут полноразмерные разработки, чтобы удовлетворить спрос.

Вот и компания MSI, помимо анонса твердотельных накопителей, запланировала выпуск новых систем жидкостного охлаждения серий S и P, а также разработала график выхода блоков питания… И это только те планы, о которых нас известили. Мы постараемся поскорее изучить актуальные новинки.

Модель MAG CoreLiquid 280R входит в младшую серию MSI Arsenal Gaming и оснащена радиатором типоразмера 280 мм. Новая встроенная помпа, поворотный механизм логотипа, обновленные вентиляторы и высокая производительность ожидают пользователя, который захочет приобрести новинку. Проверим слова маркетологов.

Обзор MSI MAG CoreLiquid 280R

Упаковка и комплектация

Герой обзора поставляется в необычной белой упаковке с фотографиями самого продукта с синей подсветкой Mystic Light, подчеркивающей внешний вид СЖО.

Модели MAG CoreLiquid серии R выделяются дизайном радиатора со встроенной помпой, механизмом поворота логотипа на водоблоке, конструкцией каналов охладителя и оформлением.

С торца коробки находится таблица с техническими характеристиками, из которых мы узнаем много полезной информации. Например, используются мощные вентиляторы 140 мм с воздушным потоком 84 CFM и тихая помпа со скоростью вращения 4200 об/мин.

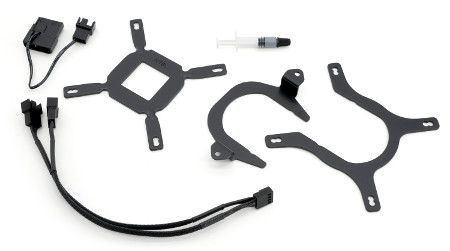

Комплектация MAG CoreLiquid 280R содержит руководство пользователя и дополнительный переходник 3-Pin > Molex для питания помпы, брекеты под сокеты, Y-разветвитель для вентиляторов и тюбик термопасты на два нанесения.

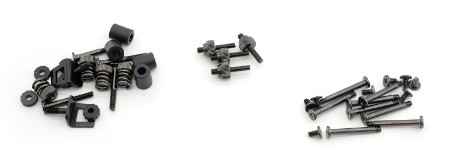

Следующие три пакетика разбиты на виды креплений – это фиксаторы вентиляторов, винты под процессорные разъемы AMD и Intel, отдельно располагаются стойки для разъема Intel LGA 2011.

Внешний вид и особенности конструкции

При создании серии MAG CoreLiquid R разработчикам MSI была поставлена задача обновить дизайн и переработать конструкцию, с чем они отлично справились.

Система жидкостного охлаждения MAG CoreLiquid R является не первой со встроенной в тело радиатора помпой, но компания MSI детальнее проработала задумку. Следующей изюминкой новинки становится внешний вид корпуса водоблока, получивший поворотный механизм с логотипом бренда и подсветкой. Это позволяет независимо от ориентации менять ракурс.

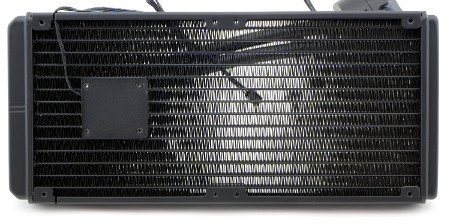

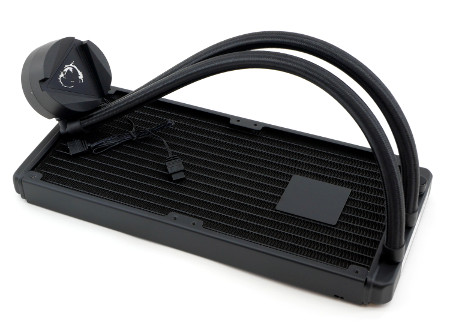

Модель MSI MAG CoreLiquid 280R использует радиатор типоразмера 280 мм с габаритами 312 х 140 х 27 мм, который рассчитан на установку двух комплектных вентиляторов 140 мм. Возможно расширение до четырех.

В конструкции теплорассеивателя используется шестнадцать каналов с рядами гофрированной ленты. Показатель FPI составляет 19-20 на дюйм.

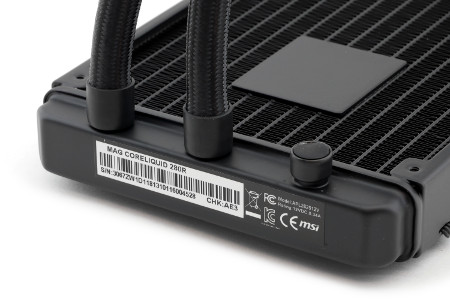

В торцевой части располагаются два опрессованных фитинга, заправочное отверстие и техническая наклейка с кодом модели, серийным номером и показателями силы тока и напряжения помпы (0.34 А, 12 В).

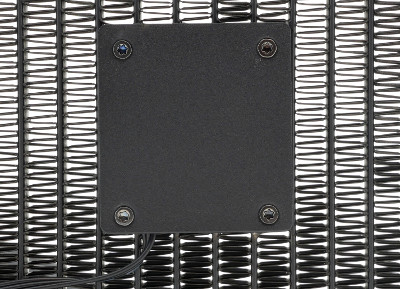

Непосредственно помпа MSI MAG CoreLiquid 280R перемещена от водоблока в тело радиатора, что должно обеспечить повышение ресурса ротора из-за отдаления от горячего источника тепла – процессора. Производитель не раскрывает детальных данных о механизме. Известно лишь использование керамического подшипника, заявленный ресурс – 100 тысяч часов, тип подключения – 3 Pin, скорость вращения – 4200 об/мин.

Изменено и направление движение хладагента: теперь горячий поток протекает по крайним каналам, охлаждается вентиляторами и лишь затем попадает в ротор.

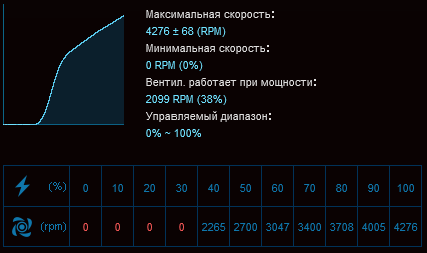

На модели MAG CoreLiquid 360R, изученной в прошлый раз, скорость помпы не регулировалась даже понижением напряжения (способ управления DC); возможно, тестовая материнская плата вредничала. Новинка MAG CoreLiquid 280R работает иначе и регулируется в диапазоне от 2100 об/мин до 4250 об/мин.

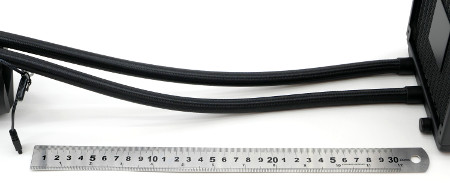

Корпус водоблока и радиатор соединены двумя шлангами в качественной нейлоновой оплетке, что мы повсеместно встречаем у новых «водянок». Его длина составляет 370 мм.

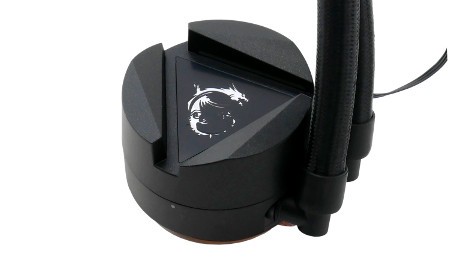

Водоблок MSI MAG CoreLiquid 280R оснащен корпусом цилиндрической формы, верхняя часть вращается на 270° и позволяет выбрать нужное расположение.

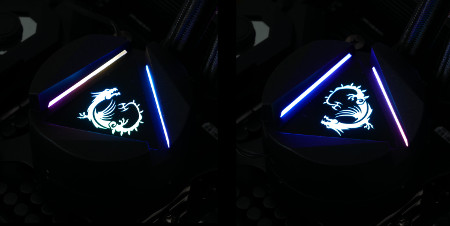

Сам корпус оснащен A-RGB подсветкой Mystic Light, по умолчанию она медленно переливается цветами радуги. На фотографии ниже представлены два крайних положения ракурса корпуса водоблока. Как говорилось ранее, движущиеся части перемещены в тело радиатора.

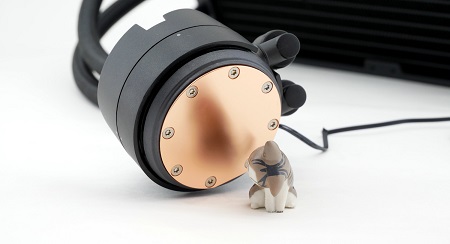

Основание водоблока выполнено из меди и получило круглую форму. Оно защищено стикером, за которым прячется хорошая полировка.

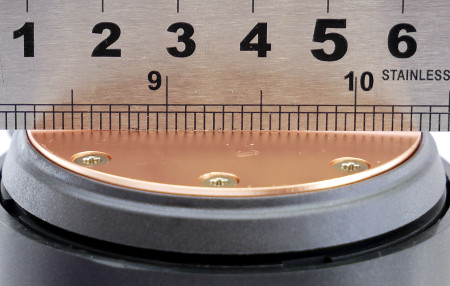

На «пятке» располагается заметный горбик, который отчетливо проявляется при тесте с использованием металлической линейки.

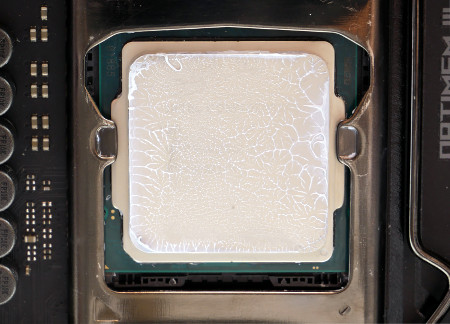

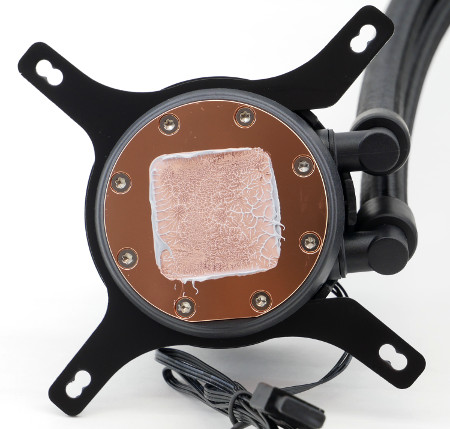

Однако это не мешает получить от MAG CoreLiquid 280R отличный отпечаток теплораспределительной крышки, что является одним из важнейших аспектов для получения высокой эффективности. Более того, данному образцу очень повезло: давненько мне не попадались такие хорошие результаты.

На процессоре Intel Core i5-10600K мы видим отличное прилегание водоблока не только по центру, но и краям от медной подошвы.

Вентиляторы MSI MAG CoreLiquid 280R

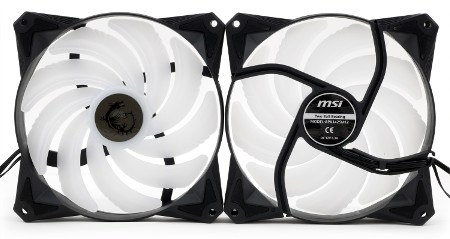

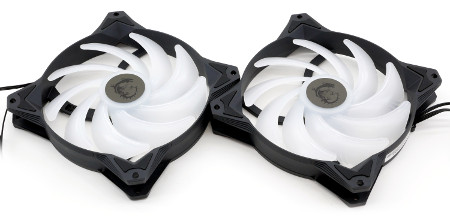

Новинка использует два вентилятора типоразмера 140 мм с оригинальными прорезиненными корпусами и широкой крыльчаткой. На данный момент они не выделены в отдельную серию.

Перед нами девятилопастная структура с зазубринами на крыльчатке. За центральной наклейкой ротора скрываются светодиоды адресуемой подсветки. Код модели – APA1425M12, потребление до 4 Вт.

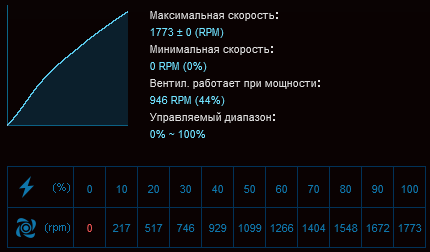

Скорость вращения официально заявлена как 500 – 1800 об/мин, но мне удалось добиться работы при более низких оборотах, что делает MSI MAG CoreLiquid 280R тише. В ходе тестирования получен порог 250 – 1770 об/мин.

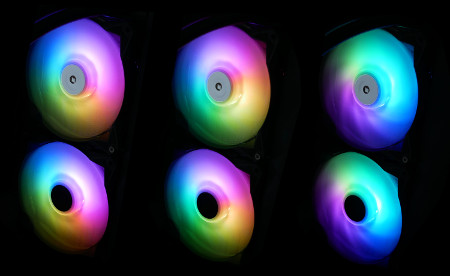

Подсветка вентиляторов вышла мягкой и равномерной, отдельные элементы не выбиваются и не ослепляют. Каждый вентилятор получил спаренный коннектор 3-Pin ARGB, что позволяет подключать их последовательно и в итоге задействовать лишь один порт на материнской плате. Им оснащен и водоблок с логотипом MSI, поэтому все элементы синхронизируются между собой.

Особенности сборки

Производителем максимально оптимизирован и унифицирован процесс сборки и установки системы жидкостного охлаждения MAG CoreLiquid 280R. Все аналогично и для других моделей.

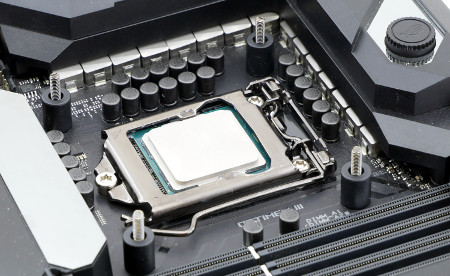

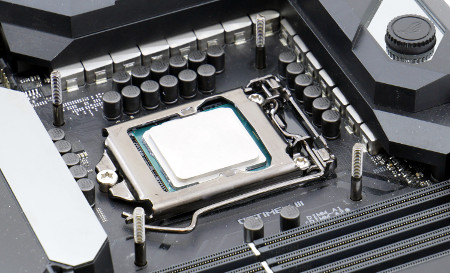

На первом шаге собирается «бэкплейт» со стойками, далее он монтируется на материнской плате.

Винты фиксируются пластмассовыми шайбами, процесс проходит с напряжением и небольшим воздействием физической силы.

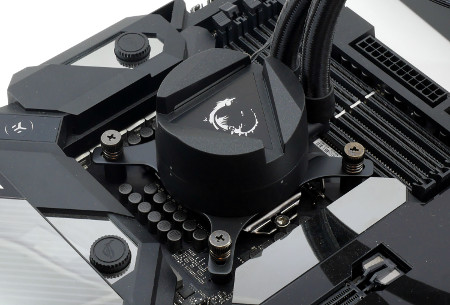

В основании водоблока в специальный паз вставляется рамка, наносится термопаста и совмещаются монтажные отверстия. Комплектные винты с пружинами не дадут перетянуть и сорвать резьбу.

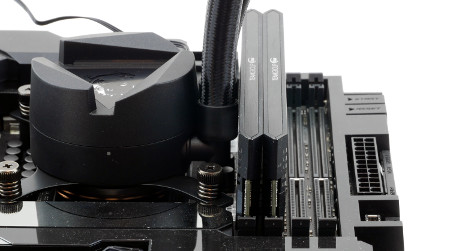

Дополнительно отметим, что корпус водоблока капельку меньше аналогов, поэтому поворотные фитинги практически не влияют на соседний слот оперативной памяти (даже на такого толстячка, как Team Xtreem 8Pack).

Краткие технические характеристики

Тестовый стенд

Тестовая система в очередной раз была обновлена, что связано как с обновлением отдельных компонентов, так и наличием или отсутствием необходимого оборудования.

Тестирование системы жидкостного охлаждения MSI MAG CoreLiquid 280R проводилось в составе следующей конфигурации:

• Материнская плата: ASUS ROG Z490 Maximus XII Formula;
• Процессор: Intel Core i5-10600K;
• Системы охлаждения процессора:
• MSI MAG CoreLiquid 280R;
• MSI MAG CoreLiquid 360R;
• MSI MPG CoreLiquid K360;
• Deepcool Castle 240 RGB V2;
• EKWB EK-KIT Classic RGB P240;
• Noctua NH-U12A;
• Noctua NH-D15S chromax.black;
• Термоинтерфейс: паста Noctua NH-H1;
• Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8);
• Видеокарта: GeForce GTX 1650;
• Твердотельный накопитель: Western Digital Black SN750 NVMe, 500 Гбайт;
• Блок питания: be quiet! Straight Power 11 850W, 850 Ватт;
• Корпус: открытый стенд.

Программное обеспечение

• Операционная система: Windows 10 x64.

Инструментарий и методика тестирования

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА.

Все системные вентиляторы, включая установленный в блоке питания, отключались. Дополнительно снимались показания потребляемой мощности и температуры с помощью ваттметра Robiton PM-2 и ИК-термометра Fluke 59 Max.

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг оборотов вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 25 градусов по Цельсию.

Результаты тестирования

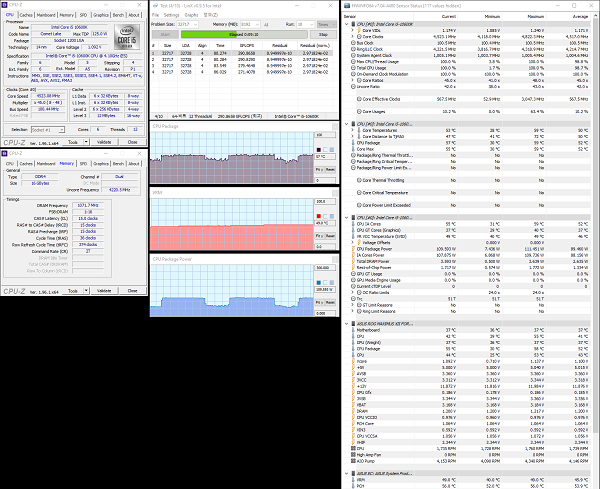

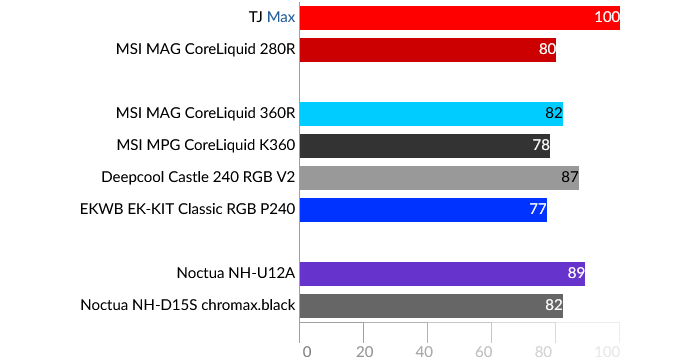

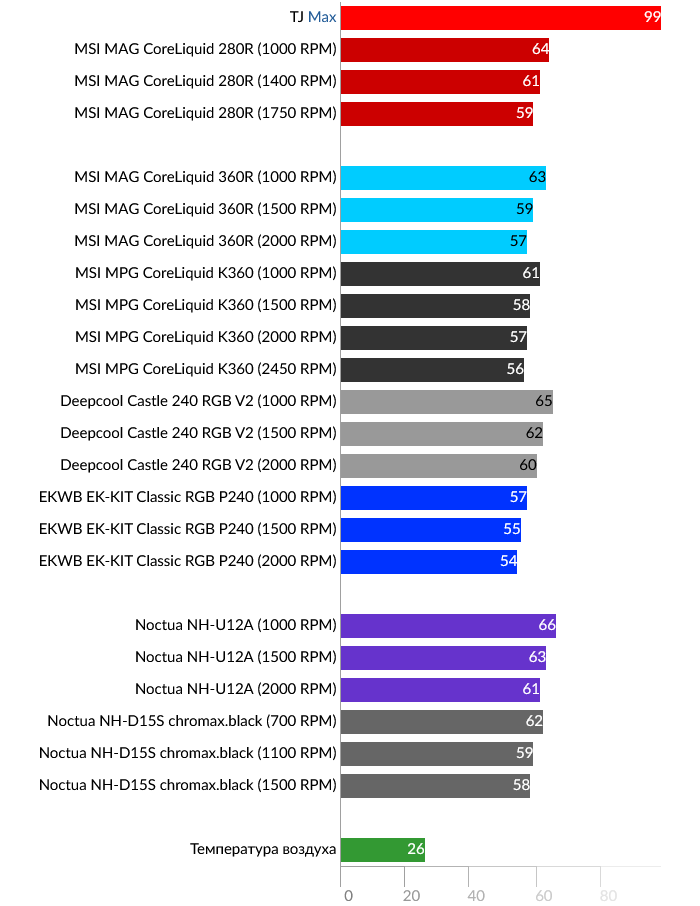

Начнем тестирование СВО MSI с процессором Intel Core i5-10600K. Вначале результаты снимались в штатном состоянии с уровнем потребления ~110 Вт. В таких условиях в стресс-тесте LinX версии 0.9.5 он демонстрировал стабильную частоту по всем ядрам 4500 МГц при напряжении 1.15 В.

Для конкурентной борьбы были добавлены два топовых воздушных кулера Noctua NH-U12A и NH-D15S chromax.black, честь бюджетных необслуживаемых СЖО защищала Deepcool Castle 240 RGB V2, а кастомных контуров – EK-KIT Classic RGB P240. И, конечно же, я не мог не сравнить новинку с моделью MSI MAG CoreLiquid 360R.

Благодаря увеличенному радиатору и более мощным вентиляторам типоразмера 140 мм версия MAG CoreLiquid 280R демонстрирует высокую эффективность, проигрывая старшей модели лишь 2-3°C.

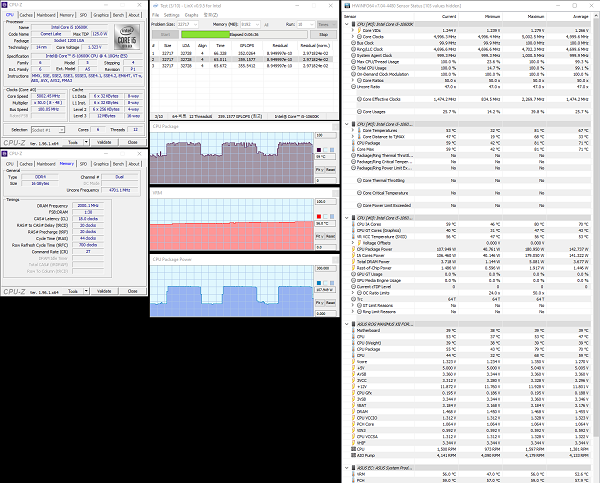

Разгоним процессор Core i5-10600K до частоты 5000 МГц при напряжении 1.35 В, что поднимет уровень потребления до отметки 185 Вт.

С возросшим показателем TDP модель MSI MAG CoreLiquid 280R проявляет себя лучше благодаря четкому отпечатку и хорошему контакту с теплораспределительной крышкой процессора. Последняя сильнее и равномернее прогревается, передавая тепло на основание водоблока, которое у тестового экземпляра MAG CoreLiquid 280R оказалось лучше, чем у старшей версии MAG CoreLiquid 360R.

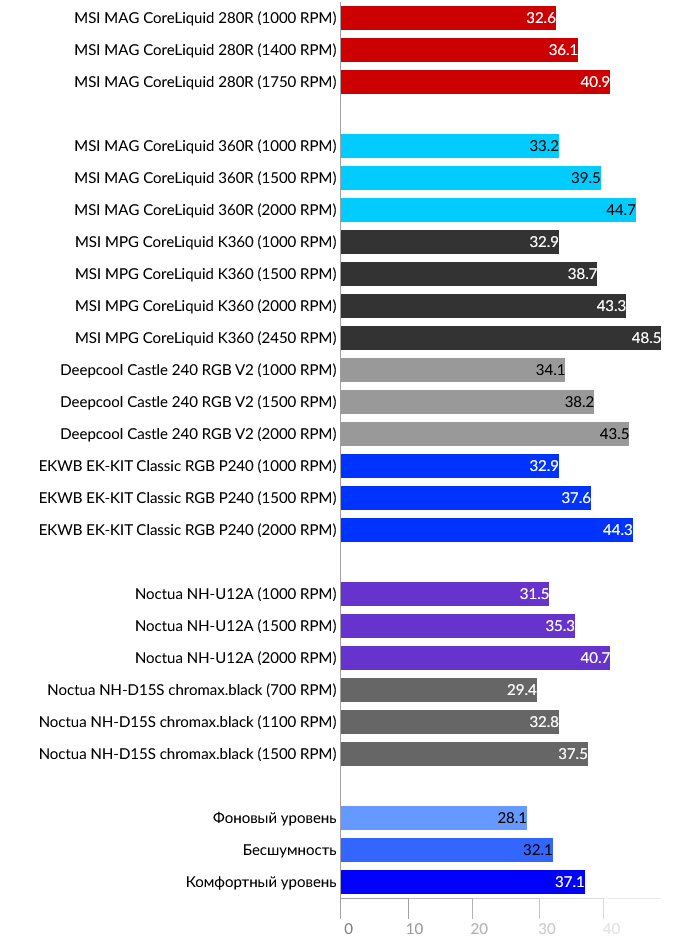

MSI MAG CoreLiquid 280R использует вентиляторы с двойным шарикоподшипником качения. Они остаются бесшумными до 850 об/мин, тихими – до 1500, комфортными – до 1600 об/мин.

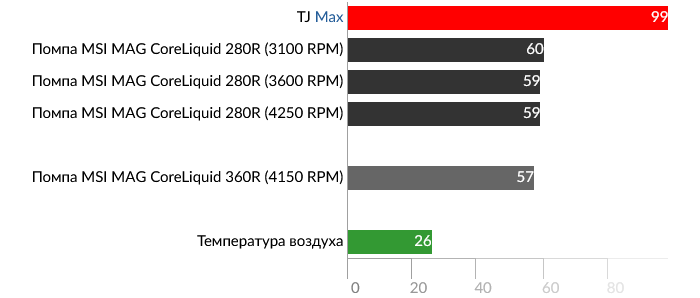

Скорость вращения помпы регулируется в диапазоне 2100 – 4250 об/мин.

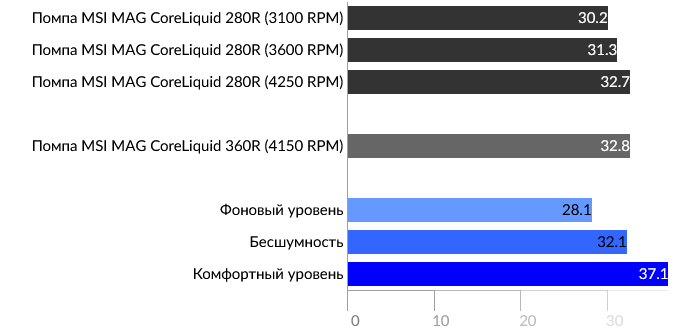

Помпа MAG CoreLiquid 280R работает очень тихо, на максимальной скорости слышен едва заметный электрический гул, который маскируется работой вентиляторов и не мешает в обычных условиях.

При анализе результатов стоит учесть, что у меня не самый горячий процессор и материнская плата с отличной подсистемой питания.

Заключение

Система жидкостного охлаждения MSI MAG CoreLiquid 280R оставила хорошее впечатление благодаря простому и интересному дизайну, добротной эффективности, незамысловатости конструкции и приятным фирменным плюшкам.

Среди достоинств стоит отметить производительность и невысокий уровень шума, возможность менять ориентацию логотипа на водоблоке (не портя общий вид, что часто встречается у моделей с длинными шлангами), а также простоту установки. При этом существенных недостатков не выявлено. Даже скромный тюбик термопасты не вызывает вопросов.

Подводя итоги, модель MSI MAG CoreLiquid 280R может стать хорошим выбором для пользователей, рассматривающих крупные, качественно исполненные СЖО с радиатором типоразмера 280 мм и со своими фишками.

Выражаем благодарность:

• Компании MSI за предоставленную на тест систему жидкостного охлаждения MSI MAG CoreLiquid 280R.
• А также лично donnerjack за помощь в подготовке материала.
