Обзор и тестирование корпуса Deepcool Matrexx 50 Mesh 4FS

Оглавление

• Вступление
• Дизайн и особенности
• Тестовый стенд
• Сборка и тестирование
• Заключение

Вступление

Все больше на рынке появляется новых, современных, красивых и недорогих моделей корпусов. Поэтому выбор становится все сложнее. Иногда хочется просто взять старый корпус и поменять его на новый с подсветкой и хорошим охлаждением. Для последнего необходима грамотная вентиляция с беспрепятственным прохождением воздуха через переднюю панель, для чего она должна быть сетчатой.

Это новый тренд в дизайне, поскольку тут не нужно мудрить, а достаточно красиво согнуть сетку, чтобы придать ей объем. Не спорю, я столкнулся с таким подходом около года назад, когда тестировал одну интересную модель, но при всей своей простоте она была достаточно дорогая, хотя производители часто делают наценку за бренд. Приходится подбирать более доступное и похожее по характеристикам, благо сейчас хорошая идея посещает сразу несколько голов инженеров, а иногда они их даже перенимают друг у друга, но чуть по-разному реализуют.

На днях я наткнулся на одну любопытную модель корпуса, которая не сильно бьет по карману и при этом оборудована большой передней панелью с тоненькой сеточкой. Еще за ней скрываются сразу три вентилятора; правда, в силу не очень высокой стоимости они с фиксированной RGB-подсветкой, но она есть и работает. Модель называется непросто – Deepcool Matrexx 50 Mesh 4FS.

Зная особенности устройства можно попробовать это разобрать. Даже не будучи Шерлоком Холмсом понятно, что Deepcool – фирма производитель, Matrexx – модельный ряд, созвучный с Matrix, 50 – модификация, Mesh – сетчатая панель, 4FS – 4 вентилятора Super. Вот такой детектив нам сегодня предстоит разобрать, а точнее собрать в нем систему и посмотреть, как это все работает.

Внешне модель выглядит интересно и не совсем банально, но вместе с тем классически строго. Посмотрим поближе.

Дизайн и особенности

Описание упаковки мы пропустим потому, что ее не оказалось. Однако известно, что модель поставляется в обычной картонной коробке с каркасом из пенопласта и завернута в полиэтиленовый пакет. Тут все обычно. Просто тестовый образец все это растерял по дороге. Но он поступил на тесты абсолютно целый и без повреждений, несмотря на боковое стекло (кстати, тоже без пленки).

Комплект поставки присутствует, поскольку он находится внутри устройства.

И состоит из инструкции, комплекта разных винтов, нескольких нейлоновых стяжек и маленькой листовки. Не сказать, что он очень большой, но все необходимое присутствует.

Судя по фотографиям, сам корпус смотрится отлично. Вживую он еще лучше потому, что здесь можно потрогать материалы и рассмотреть объем.

Габариты корпуса составляют (Д х Ш х В) – 442 х 210 х 479мм, масса – 7.31 кг. Производитель указал форм-фактора устройства как Middle Tower, что похоже на правду, а с учетом поддержки больших плат формата EATX – это вообще достаточно компактная модель.

Корпус изготовлен из стали, пластика ABS и закаленного стекла толщиной 4 мм. О толщине стали ничего не сказано, похоже, что она местами отличается. Например, боковая панель – 0.5 мм, а рама в тех местах, где в два слоя – более 1.2 мм, а передняя панель вообще 1.4 мм (она тоже стальная). Может быть это эффект дуги изгиба, но толщина в нескольких местах действительно разная, но не тоньше 0.5 мм точно.

Краска черная, прочная, матовая. Она нанесена ровным слоем. Этот слой достаточно толстый и прочный потому, что в процессе эксплуатации никаких царапин не было.

Внешне корпус выглядит банально, но в этом весь смысл классики. Ситуацию скрашивает передняя сетчатая панель с тремя крупными сетками в форме небольших усеченных пирамид, так, чтобы вентилятор оказался в центре. Поэтому, они не сгруппированы вплотную, а находятся на удалении около 1 см.

Выглядит это красиво, но я сразу вспомнил про систему жидкостного охлаждения AIO и там непонятно, как это все будет совмещаться. Скорее всего, будет какой-то сдвиг ближе к центру. Все четыре вентилятора в корпусе оборудованы подсветкой, поэтому во время работы все смотрится хорошо.

С левого бока корпуса находится стеклянная боковая панель. Толщина этого закаленного стекла 4 мм. Оно немного тонированное и поэтому нет эффекта аквариума. Также по углам есть четыре отверстия для крепления к раме.

Для этого на ней есть специальные втулки с резиновой вставкой, куда стекло устанавливается отверстием и надежно там сидит. Сверху оно фиксируется специальным барашком с резиновой шайбой, чтобы от вибрации ничего не дребезжало и стекло не царапалось об металл. Очень простое и эффективное крепление.

По периметру нет каких-либо уплотнительных материалов, и в процессе эксплуатации можно будет наклеить какую-нибудь полоску из мягкого материала.

С правого бока находится стальная панель. Крепление стандартное и осуществляется выступами в пазы и за вертикальную стойку рамы. Сзади она фиксируется двумя барашками, которые не вытаскиваются, а так и остаются в крышке. Держится все надежно.

Как уже упоминалось, толщина боковой стенки – 0.5 мм. Это измерено штангенциркулем в области, где загиб образует ухват.

Посмотрим теперь на этот корпус со всех сторон.

Рама стальная, со сложным профилем окрашена в черный цвет. В местах соединения элементов используются клепки.

В конструкции устройства предусмотрен тоннель снизу, где скрывается блок питания и корзина для жестких дисков. Последняя немного двигается в диапазоне 15 мм. Изначально она стоит практически в центральном положении. Смысл такой, что при установке длинного блока питания ее придется снять потому, что она будет ему мешать. С обычным блоком ее тоже лучше сразу переставить.

Вместо компактных ножек здесь используются четыре огромных пластиковых бруска. На них есть четыре резиновые вставки, которые выполняют функцию основной опоры. Стоит корпус очень устойчиво.

Еще внизу находится решетка и сетка для блока питания. Сетка стальная, но очень гибкая и прочная. Она легко снимается ее можно мыть и пылесосить. Крепится она за несколько выступов нижней стальной панели.

Сверху размещена еще одна стальная сетка, но на этот раз она крепится при помощи магнитной ленты. Под ней можно закрепить радиатор СЖО с вентиляторами. Места достаточно до края материнской платы.

Еще один радиатор с вентиляторами можно поставить спереди. Это говорит о том, что корпус прекрасно подготовлен к использованию СЖО, а скорее даже рассчитан именно на это, поскольку отображено даже в инструкции.

Разъемы и кнопки находятся на верхней панели. Здесь мы видим кнопку включения Power, два порта USB 3.0 Type-A, один разъем типа mini-jack для гарнитуры и кнопку Reset.

Индикатор питания находится в кнопке.

Переходим к передней панели. Если верхняя – это элемент самой рамы корпуса, то передняя снимается, в толщину занимает почти два сантиметра и поэтому не кажется такой огромной.

Она легко снимается. Крепление стандартное: пластиковые втулки с расширением, вставляются в круглые отверстия и фиксируются в них. Здесь мы видим только пластик и стальную сетку для улавливания пыли по бокам, хотя сами ячейки достаточно мелкие – пыль может проникнуть.

За панелью находится рама для крепления вентиляторов. Можно установить три по 120 мм или два по 140 мм. Первый вариант здесь уже реализован. Устанавливаются они снаружи и без проблем помещаются в панели прямо за сеткой.

Чтобы сэкономить пространство внутри, я бы использовал метод бутерброда для установки системы охлаждения AIO.

В комплекте поставляются три вентилятора спереди и один сзади. Передние работают на приток, а задний на выхлоп. Все они абсолютно одинаковы и оборудованы FRGB-подсветкой, а подключаются через Molex.Это говорит о том, что они не регулируются и даже с подключением их через 7 В могут быть проблемы со светодиодами.

Сзади находятся семь проемов для карт расширения и каждый со своей заглушкой, которая выламывается. Для доступа к монтажной панели нужно сначала снять верхний металлический кожух. Также есть вырез под заглушку разъемов задней панели материнской платы.

Внизу находится проем для блока питания. Он устанавливается изнутри и крепится к стандартным монтажным отверстиям в корпусе.

За правой боковой панелью находится углубление около 2 см. Здесь осуществляется основная разводка кабелей. Кабель-менеджмент очень странный, но все можно без труда развести.

Никакого вспомогательного оборудования в виде шторок или липучек нет. Поэтому лучше стяжками запастись заранее, тем более что в комплекте их с избытком.

Внизу находится корзина для установки двух жестких дисков или SSD накопителей размером 3.5” или 2.5”.Для каждого предусмотрен свой лоток для установки. Он фиксируется к раме барашком. Крепление очень простое. Откручиваем барашек, выдвигаем лоток, крепим диск, задвигаем лоток и фиксируем барашком.

И еще есть две интересных пластины для установки устройств 2.5”. Они крепятся к внутренней стенке за выступы и фиксируются одним барашком. Основные элементы устройства рассмотрели. Теперь можно переходить к сборке.

Тестовый стенд

Тестирование корпуса Deepcool Matrexx 50 Mesh 4FS проводилось со следующими компонентами:

• Процессор: AMD Ryzen 5 5600X (3700 / 4600 МГц база/турбо);
• Кулер: Noctua NH-D15;
• Термоинтерфейс: Arctic MX-5;
• Материнская плата: ASUS ProArt X570-CREATOR WIFI, версия BIOS 0402;
• Память: 2 x 8 Гбайт DDR4-4600, Kingston HyperX Predator (Samsung B-die);
• Видеокарта: ASUS TUF GAMING RTX 3090 OC 24 Гбайт (1395 / 1740 / 1188 МГц (ядро/boost/память));
• Накопитель SSD M.2: Kingston KC2500 500 Гбайт;
• Блок питания: AeroCool BRONZE 750M.

Сборка и тестирование

Собирать систему в корпусе очень просто. Единственную сложность в конце доставляют провода от блока питания. Однако я для этих целей теперь взял модульный блок и теперь с лишними проводами проблем нет.

Можно чуть передвинуть корзину вперед, чтобы убрать все кабели между ней и блоком питания, а можно их засунуть в корзину, если дисков все равно нет. Вариантов много, но в итоге я перехитрил сам себя, когда выяснилось, что я забыл подключить к блоку питания Molex, потому что им давно не пользуюсь, а тут он внезапно оказался нужен.

В остальном тут даже описывать нечего. Все настолько просто и понятно, что справиться может любой, но отвертка пригодится, хотя бы для крепления материнской платы. Благодаря хорошему кабель-менеджменту и глубокой нише, все же удалось относительно аккуратно разместить все кабели.

После сборки системы внутри остается еще очень много места, поэтому здесь напрашивается само собой использование жидкостного охлаждения или более крупной платы. В моем случае везде места осталось с запасом. Видеокарту можно было ставить еще длиннее, а сверху также осталось место под радиатор и вентиляторы для СЖО.

После того, как вся система собрана, можно посмотреть на работу подсветки.

Пора переходить к тестированию. Для этого я использовал несколько разных режимов.

• Открытый стенд (Open Stand);
• Все вентиляторы включены (ON);
• Все вентиляторы выключены (OFF).

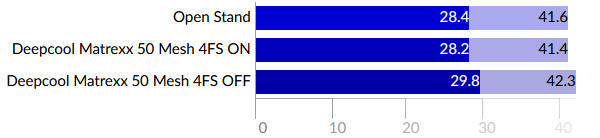

Уровень шума

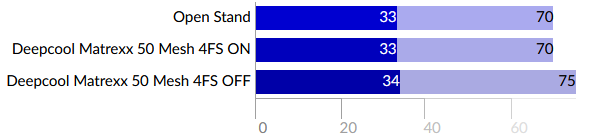

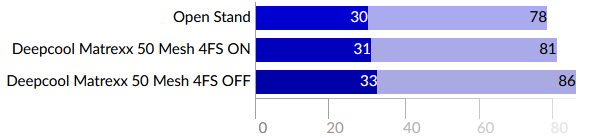

Температура

Заключение

Deepcool Matrexx 50 Mesh 4FS – хороший интересный корпус со своими достоинствами. А все выявленные замечания можно отнести к бюджетному классу устройства. Если б все они решались средствами производителя, то стоимость новинки была бы ощутимо выше, а здесь нам предоставляют возможность что-то самостоятельно доработать со временем.

В штатной поставке изначально предлагают хорошее оснащение с возможностью установки материнской платы форм-фактора E-ATX. Для кого-то это будет настоящим подарком, ведь корпусов под такой размер, а тем более недорогих, не так уж много. Тут же еще находится сетка спереди, которая позволяет организовать хорошую вентиляцию для установленного производительного «железа». Никаких проблем не должно возникнуть с установкой радиатора системы AIO спереди, чтобы поступающий воздух сразу проходил через него, и система была максимально эффективной.

Над чем есть смысл подумать? Я бы обклеил по периметру рамы, где находится стеклянная панель, какой-нибудь материал. Он бы способствовал лучшей шумоизоляции и предотвращал попадание пыли через боковые щели. Стальную боковую панель можно обклеить звукоизоляционным материалом, чтобы снизить шум и придать ей жесткости. А спереди за сеткой можно закрепить тонкий поролоновый фильтр. Подсветку стало бы видно меньше, но ничего не мешает приклеить RGB ленту внутри. Да и сами вентиляторы легко сменить.

Все эти процедуры уже реализованы в премиальных моделях, а перед нами все же недорогой корпус. Ясно, что при наличии желания и рук можно заметно модифицировать новинку. А можно использовать так как есть и получать удовольствие на сэкономленные деньги.
