Обзор и тестирование блока питания Deepcool DQ750-M-V2L WH (80 Plus Gold)

Оглавление

• Вступление
• Упаковка и комплектация
• Внешний вид и особенности конструкции
• Краткие технические характеристики
• Конфигурация тестового стенда
• Инструментарий и методика тестирования
• Результаты тестов
• Сравнение результатов
• Заключение

Вступление

Согласитесь, здо́рово, что рост индустрии компьютерной техники до сих пор способен вызывать не только повышение ее характеристик, но и снижение стоимости. В середине «десятых» годов блоки питания уровня 80 Plus Gold воспринимались как «почти флагманские» решения для сборок очень высокого уровня. Сегодня ситуация изменилась и подобные модели все чаще относят к среднему классу – их можно встретить даже в относительно недорогих игровых и профессиональных системах.

Свою роль в этом движении сыграли множество производителей, важное место среди которых занимает Deepcool. Эта компания пришла на рынок блоков питания около пяти лет назад, обосновалась в среднем ценовом сегменте, и планомерно переносила туда технологии, которые раньше были доступны только при покупке дорогостоящих флагманов.

Давайте посмотрим, чем располагает новейшая модель Deepcool, которая относится к категории недорогих «золотых» БП.

DQ750-M-V2L построен по продвинутой схеме LLC-резонанса с активным корректором мощности и раздельной стабилизацией напряжений с DC/DC-преобразователями. Удобство подключения обеспечивает полностью модульная компоновка, а надежность – качественная элементная база с японскими твердотельными конденсаторами. Чтобы подчеркнуть этот факт, производитель снабдил БП фирменной 10-летней (!) гарантией. Приятным бонусом стал проработанный дизайн и элегантная белая окраска (у модификации WH – white, которую мы и рассматриваем сегодня).

При этом на момент написания статьи DQ750-M-V2L можно найти в продаже по цене ~8 тысяч рублей. За такой уровень оснащения это почти даром, особенно если учесть, что мало-мальски приличные «бронзовые» модели той же мощности сегодня легко могут стоить 5-6 тысяч. Что ж, по соотношению «цена/качество» блок, и правда, выглядит очень привлекательно – давайте рассмотрим его подробнее, протестируем во всем диапазоне нагрузок и сравним с конкурирующими решениями.

Упаковка и комплектация

Блок питания поставляется в картонной коробке средних размеров. Оформление типично для продуктов Deepcool: серый фон с зелеными вставками. Интересно, что для модификации WH производитель подготовил особую упаковку: на ней приводятся фотографии белого блока, тем же цветом выполнены и все надписи (у стандартного DQ750 эти элементы оформления черные). А ведь часто производители стремятся сэкономить на упаковке и используют одну коробку для целого семейства БП, даже если они заметно отличаются друг от друга внешне и по характеристикам.

На коробке приводятся все необходимые сведенья о блоке: краткое описание его ключевых особенностей, таблица характеристик и перечень разъемов. С информативностью здесь все в порядке, да и главную свою функцию упаковка выполняет отлично: плотный картон и толстый слой вспененного пластика надежно защищают блок от ударов и других превратностей судьбы.

Комплект поставки включает инструкцию, шнур питания, крепежные винты, пластиковые стяжки, а также сумочку на липучке для хранения кабелей и матерчатый чехол для самого блока.

Внешний вид и особенности конструкции

Ключевая дизайнерская особенность блока – это, разумеется, роскошная белая окраска:

Выглядит здорово, однако, чтобы такой необычный БП смотрелся гармонично в составе системы, вам понадобятся и другие компоненты в светлых тонах. В противном случае DQ750 окажется той самой «белой вороной» из пословицы. Впрочем, блок доступен и в стандартной черной расцветке. И даже в этом варианте продукт Deepcool не будет выглядеть пресно благодаря приятым мелочам: оригинальной форме «гриля», S-образным вырезам на задней панели и качественным наклейкам.

Над дизайном Deepcool поработали очень основательно. Качество сборки и покраски также не вызывает вопросов. Длина корпуса блока составляет 160 мм. Таким образом, DQ750-M-V2L WH на 20 мм длиннее стандартных БП форм-фактора ATX. Это совсем немного, особенно если принять во внимание высокую мощность и модульную конструкцию.

Устройство выполнено по полностью модульной схеме, то есть отключаемыми являются все кабели, в том числе основной шнур с разъемом ATX Mainboard. Разъемы расположены в два ряда, причем их защелки грамотно ориентированы в разные стороны – для удобства отключения кабелей.

На противоположной стороне корпуса расположены клавиша питания и разъем для сетевого шнура. Кнопки переключения режимов работы вентилятора нет – система охлаждения всегда работает в активном режиме.

Для охлаждения преобразователя использован вентилятор типоразмера 120 х 25 мм вентилятор со стандартной семилопастной крыльчаткой. Маркировка HA1225H12S-Z указывает на то, что вертушка произведена китайской компанией Hong Hua, снабжена подшипником скольжения и способна раскручиваться до 1600 об/мин. Ресурс вентилятора не сообщается.

Рассмотрим наклейку с мощностными характеристиками. Как и положено современному блоку для требовательных систем, DQ750 располагает единой линией 12, по которой можно подать почти всю заявленную мощность. Если быть точным, нагрузочная способность канала достигает 744 Вт, что составляет 99,2% от номинала модели.

Сила тока на второстепенных линиях 3.3 В и 5 В может достигать 20 А, максимальная суммарная нагрузка – 110 Вт. Рядом с таблицей мощностных характеристик сообщается, что блок поддерживает все необходимые «защиты» от неполадок – OVP, OCP, OPP, OTP, SCP и UVP.

Откроем корпус блока и взглянем на преобразователь. Внимательные читатели сразу же узнают популярную и хорошо зарекомендовавшую себя платформу СWT GPX.

Преобразователь выполнен по схеме LLC-резонанса с активным корректором мощности и раздельной стабилизацией напряжений с DC/DC-преобразователями. Производитель отдельно подчеркивает, что к конструкции широко используются японские твердотельные конденсаторы.

Все кабели этого блока выполнены в виде «лапши» - каждая из жил имеет собственную двойную оплетку и не соединяется с другими в единый шлейф. Такие шнуры считаются наиболее надежными, к тому же они отлично гнутся, но будьте готовы фиксировать каждое место сгиба стяжкой, чтобы избежать разлохмачивания. Как отдельный плюс отмечу, что кабели у модификации WH тоже оказались белыми. Вот что значит комплексная работа над дизайном! А вот коннекторы почему-то черные - будем считать это «приятным контрастом».

Deepcool DQ750-M-V2L WH предназначена для мощных игровых систем и снабжена всеми необходимыми коннекторами. Составной разъем ATX Mainboard 20+4-pin дополняет пара разъемов CPU 4+4-pin для питания самых требовательных процессоров класса HEDT. Для видеокарт предназначены четыре коннектора PCIe 6+2-pin, а для «периферии» - 8 SATA и 4 Molex. Это вполне достаточно даже для очень продвинутой домашней системы.

Длина кабелей достаточна для крупных корпусов с нижним расположением блока, оценить размещение разъемов вы можете на следующей схеме.

так, по итогам внешнего осмотра новый продукт Deepcool оставляет приятное впечатление. Перейдем к тестированию.

Краткие технические характеристики

Конфигурация тестового стенда

• Материнская плата: Gigabyte X399 Aorus Gaming 7;
• Процессор: AMD Ryzen Threadripper 1950X;
• Система охлаждения процессора: Arctic Freezer 50TR;
• Оперативная память: Kingston HyperX Fury (DDR4-2400, 2 x 8 Гбайт, двухканальный режим);
• Видеокарта: Radeon HD 6970 (одиночная видеокарта и два ускорителя в связке CrossFire);
• Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
• Корпус: открытый стенд;
• Блок питания: Deepcool DQ750-M-V2L WH.

Программное обеспечение:

• Операционная система: Windows 10 x64 Ultimate;
• Драйвер видеокарты: AMD Catalyst 15.7.1;
• Вспомогательные утилиты: MSI Afterburner 4.6.2, Prime 95 v.29.8, Furmark 1.21.2.

Инструментарий и методика тестирования

С обновленной методикой тестирования вы можете ознакомиться в отдельном материале.

Результаты тестов

Блок питания полностью соответствует заявленной мощности, он выполнил всю программу тестирования с нагрузкой до 750 Вт.

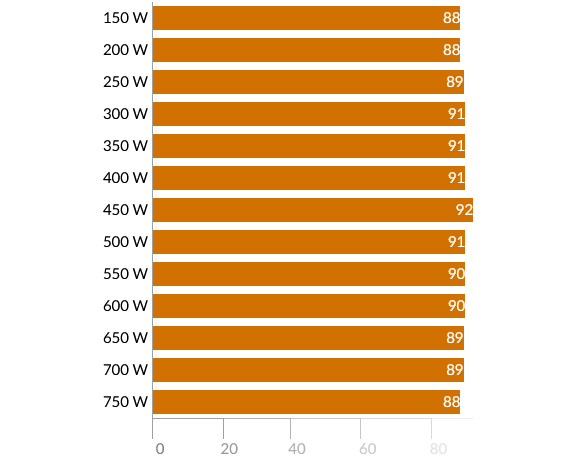

Проверенная платформа CWT держит марку – блок уверенно подтверждает сертификат 80 PLUS Gold и даже чуть превосходит обязательные требования этого стандарта.

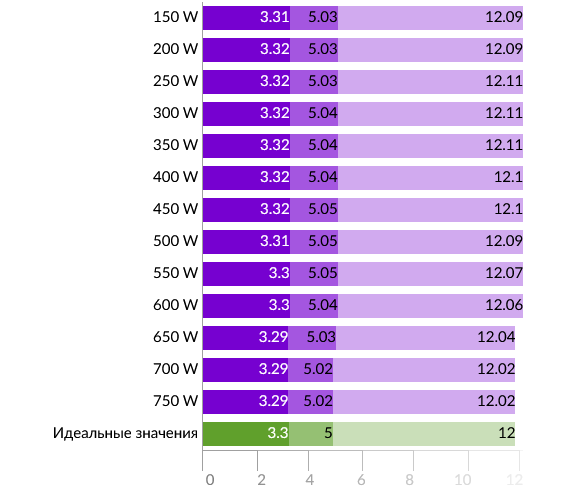

Качество стабилизации - на высоком уровне. Просадки на основных линиях отсутствуют, напряжения изначально чуть завышены для компенсации потерь на кабелях и разъемах.

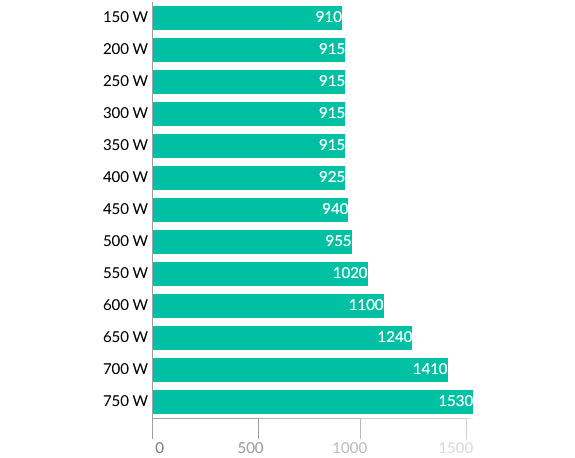

Базовая скорость вращения вентилятора составляет чуть больше 900 об/мин, этот показатель выдерживается вплоть до нагрузки 450-500 Вт, далее начинается постепенный рост вплоть до 1500 об/мин.

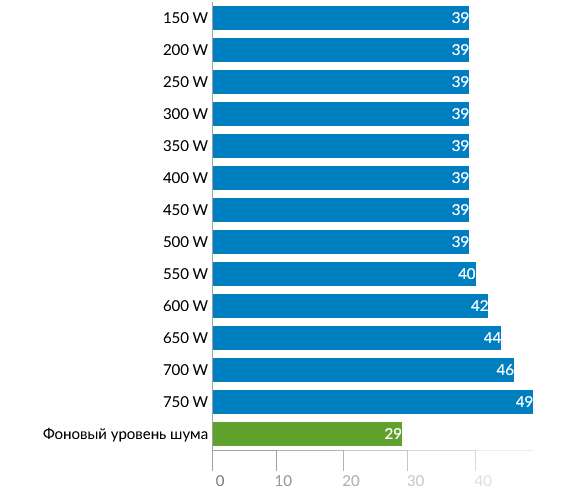

Шумовые характеристики оставляют двойственное впечатление. С одной стороны, блок работает чрезвычайно тихо вплоть до 500 Вт – а значит, в большинстве систем он окажется чуть ли не «бесшумным». С другой, если сборка способна потреблять 650-700 Вт, DQ750-M-V2L будет отчетливо слышен. Таким образом, этот БП явно лучше приобретать, имея некоторый запас по мощности.

Сравнение результатов

В нашей подборке 750-ваттных блоков, протестированных по массовой методике, есть множество «золотых» моделей разных годов выпуска. Как наиболее интересные можно выделить: MSI MPG A750GF, ROG-STRIX-750G, Cooler Master V750, FSP Epsilon F4 750W, Deepcool DQ750, Fractal Design Edison M 750W и SilverStone Strider Gold 750 W.

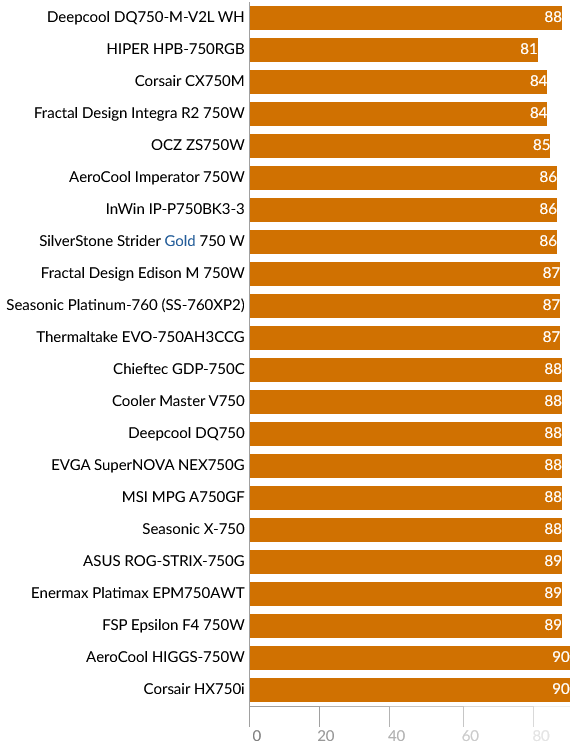

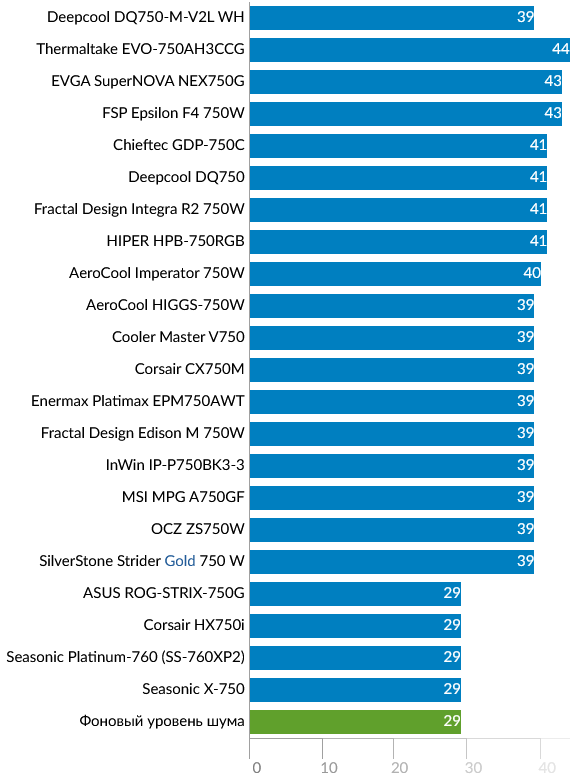

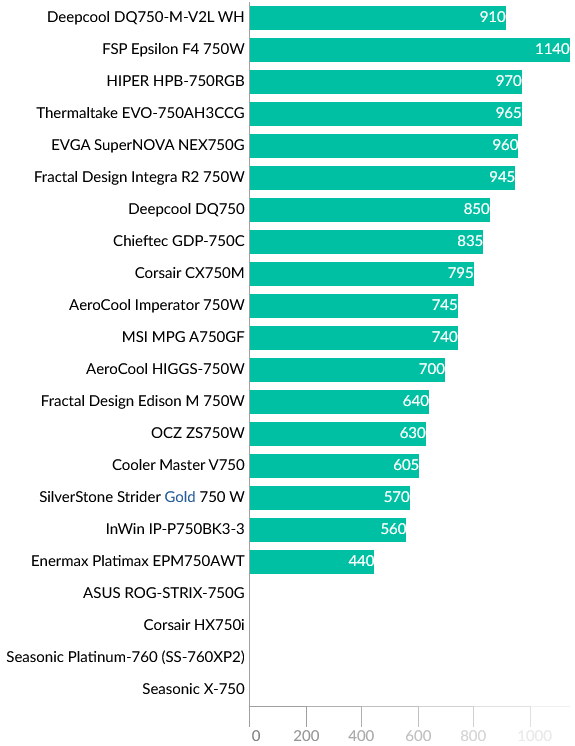

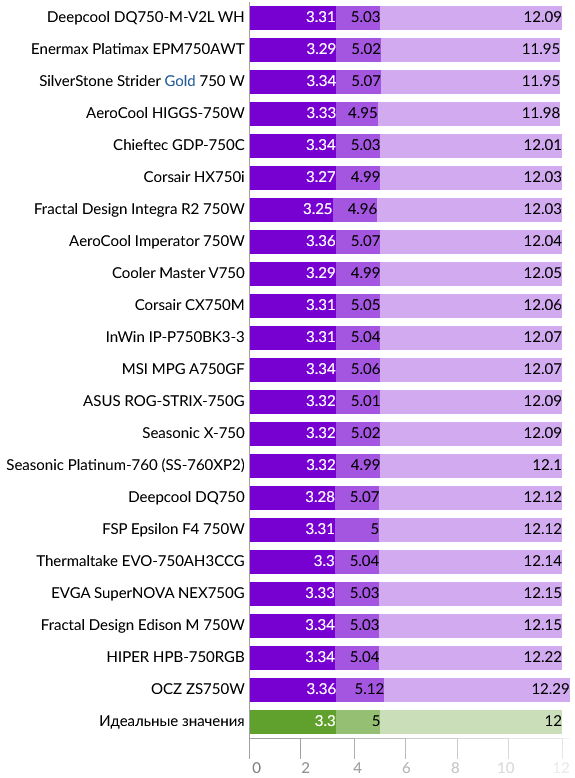

Минимальная нагрузка – 150 Вт.

При малой нагрузке новинка отлично показывает себя по всем параметрам. По шумовым характеристикам е могут обойти лишь устройства с полупассивной СО, которые отключают вентилятор.

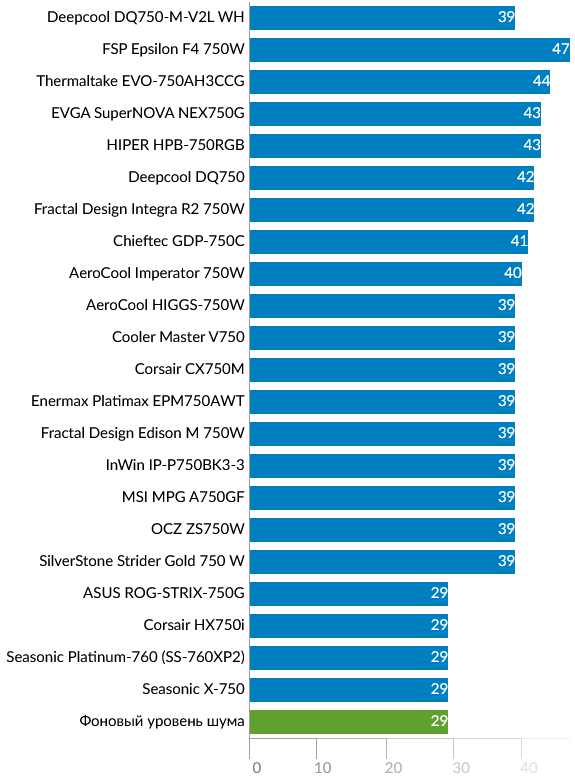

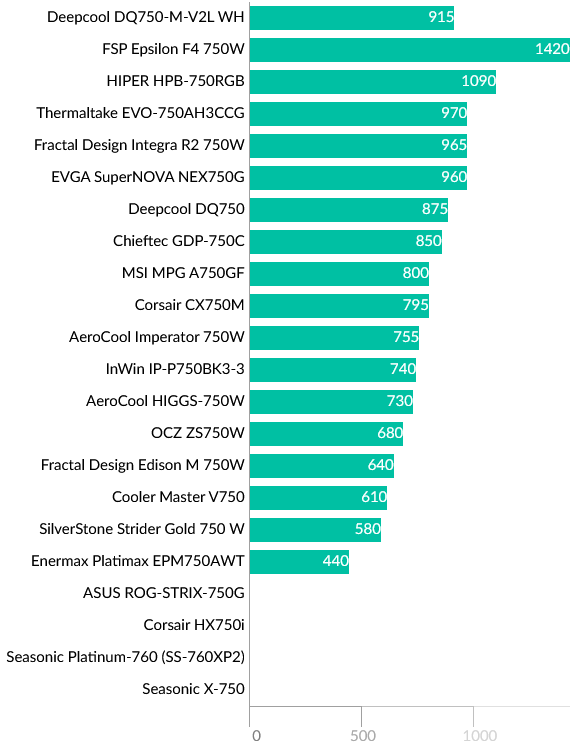

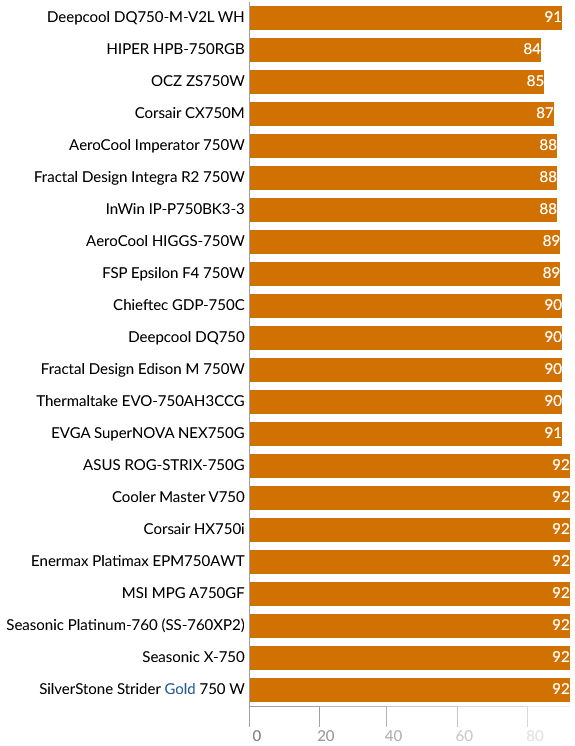

Средняя нагрузка – 350 Вт.

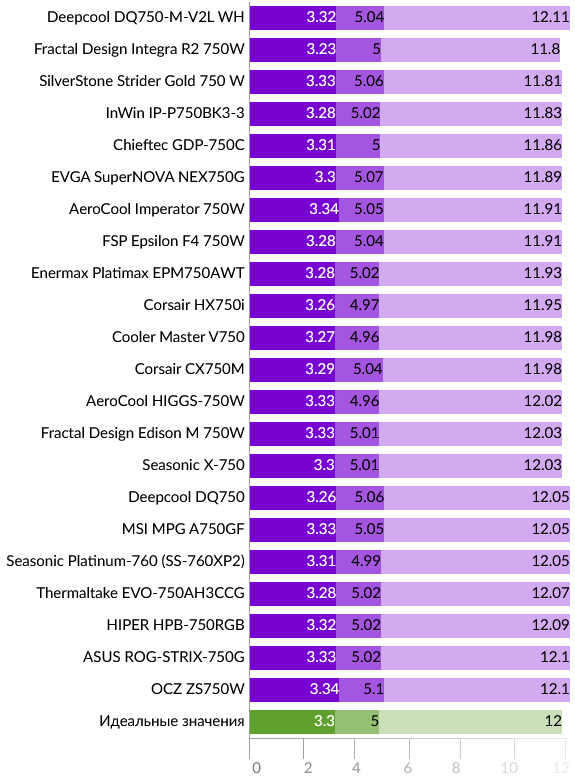

При среднем уровне нагрузки ситуация не меняется: DQ750-M-V2L легко конкурирует даже с самыми именитыми соперниками по эффективности, качеству стабилизации и шумовым характеристикам.

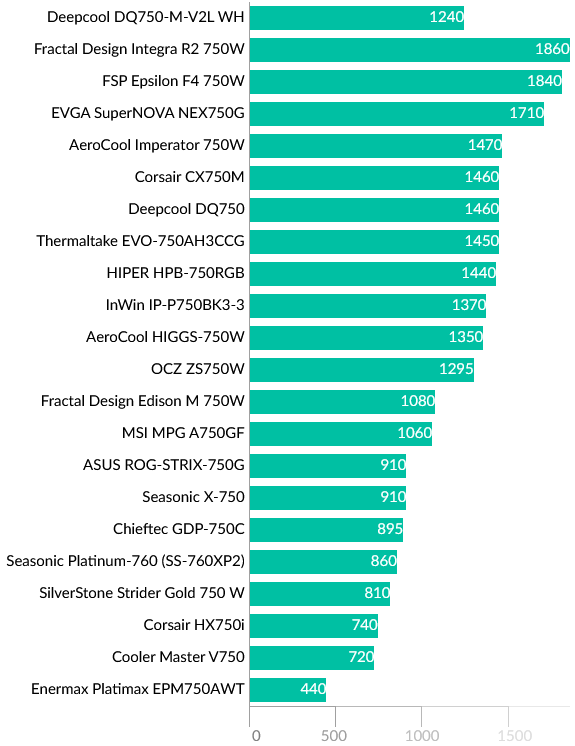

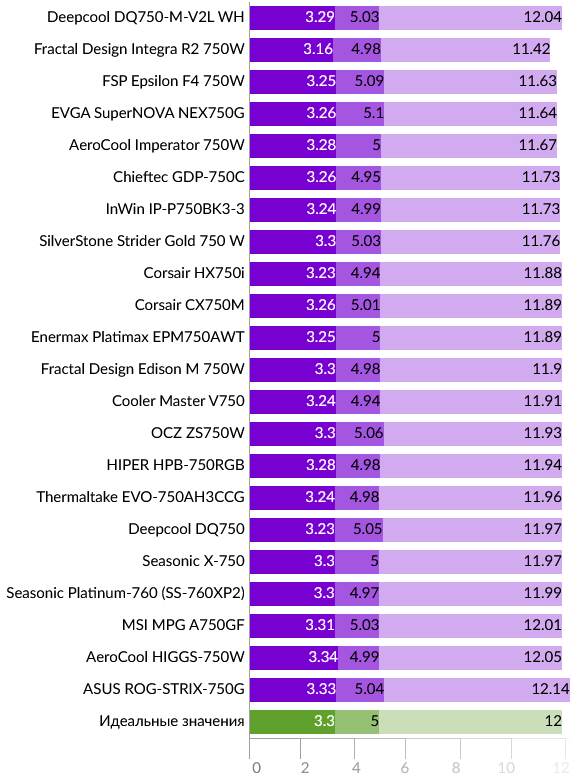

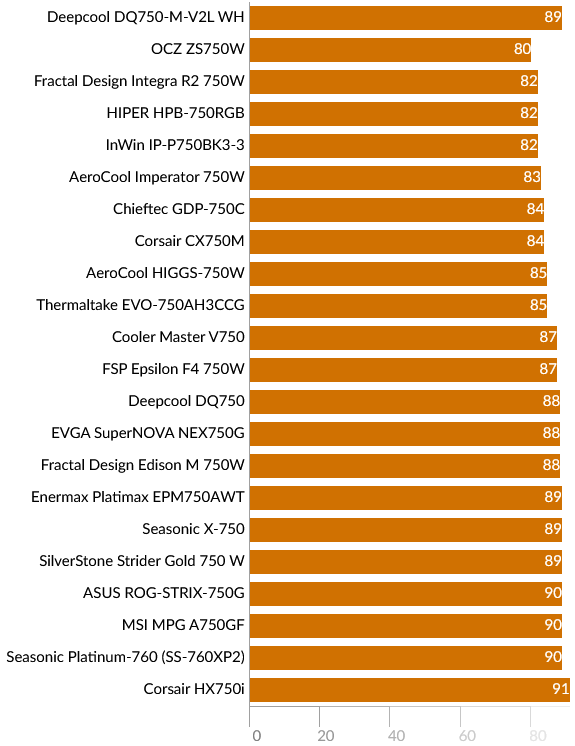

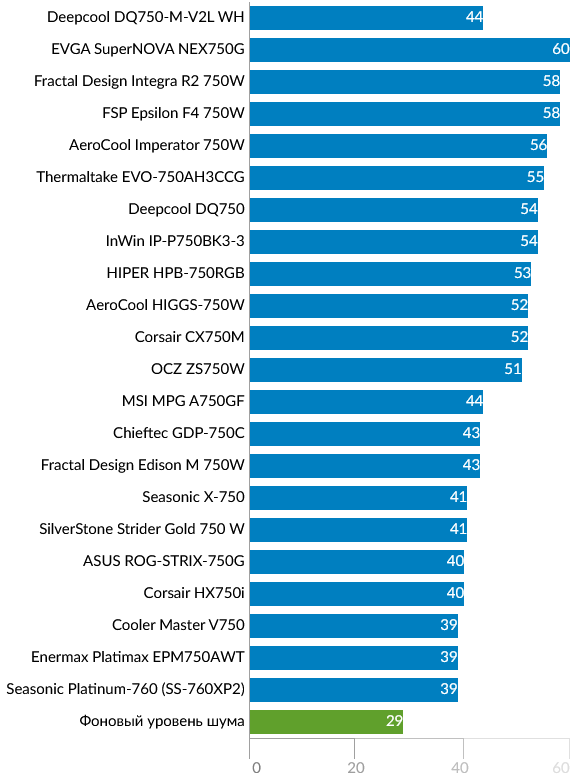

Высокий уровень нагрузки – 650 Вт. Мощность ограничена, чтобы представить на графике максимальное количество участников теста – некоторые модели в нашем списке не способны работать с потреблением 700-750 Вт.

При высоком уровне нагрузки DQ750-M-V2L показывает отличное качество стабилизации и попадает в среднюю часть списка по шумовым характеристикам. По итогам сравнения можно заключить, что эта модель на равных соперничает с «одноклассниками», многие из которых стоят заметно дороже.

Заключение

Подведем итог, выделив достоинства и недостатки протестированного блока питания.

Плюсы Deepcool DQ750-M-V2L:

• Полное соответствие заявленной мощности;
• Высокий КПД – 88-91%;
• Высокое качество стабилизации основных напряжений;
• Наличие всех необходимых разъемов для производительной системы с двумя флагманскими видеокартами;
• Полностью модульная конструкция;
• Оригинальный внешний вид;
• Десятилетняя гарантия.

Минусы блока питания:

• Существенных недостатков не отмечено.

Может не устроить:

• Увеличенная длина блока (+20 мм), что может стать препятствием для установки в компактные корпуса.

Deepcool удалось создать очередную модель с отличным соотношением цена/качество, на сей раз в сегменте «верхнего среднего класса». DQ750-M-V2L предлагает достаточную мощность для систем как с одной, так и с двумя видеокартами. С учетом привлекательной стоимости и 10-летней гарантии, этот блок можно смело рекомендовать к использованию.

Выражаем благодарность:

• Компании Deepcool за предоставленный на тестирование блок питания Deepcool DQ750-M-V2L WH.
